スーパーマーケット 棚の製造用 ロール 形成 機械

スーパーマーケットの棚巻 形成する 機械だ

スーパーマーケットの棚のロール形成ラインは,自動でセットで棚パネルプロファイルを作るために設計されています.柔軟な長さとサーボ制御の柔軟な水力パンシングシステムで300-600mmから棚を生産することができます.フレームパネルローリングマシンの作業流程は,デコイラー,レベル,側面の穴を打つから,メインロール・フォーム・マシン接着テーブルの上下を曲がって

図面のプロフィールを見てみましょう:

スーパーマーケットの棚のパネル サンプル:

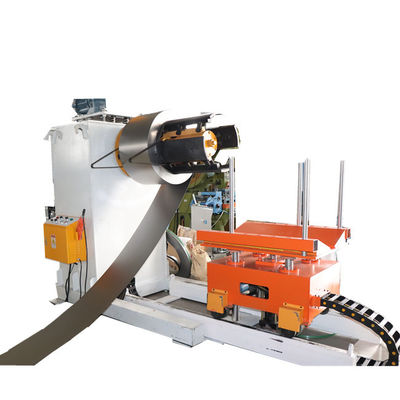

スーパーマーケットの棚のローリング・フォーム・マシン:

1主な技術パラメータについてスーパーマーケットの棚巻 形成する 機械

1ローリング製品の仕様:幅285mm~685mm,厚さ0.8mm

2生産速度: 6〜8m/min

3穴の両側を水力自動パンシングとパンシング.

4. 水力駆動,平らなパンチングギャップ

5レーベルモーター: 4KW

6サーボエーディングモーター 5.5KW

7蓄電池 (大流量ポンプ) で 15KW

8形状のグループ数: 30形状のメインロール

9. 設置形態: 組み込みワイヤカット壁パネルチェーンドライブを採用

10ローラーコンベア形式:両側にスプリット型ローラーコンベアを採用し,片側が自動調整可能で,1.5KWの調節可能モーター

11ローラー材料: 45 # 鋼,表面は硬いクロム塗装

12スピンドル材料: 45 # 高品質の鋼,冷やし,硬化

スーパーマーケットの棚巻 形成する 機械特徴と利点

14切断と転覆方法: 水力駆動,形状の後に同時に切断と転覆

15切断刃,切削材料: Cr12 消化処理

16電気制御システム: 機械全体が工業コンピュータPLC周波数変換制御を採用

モノトニック・シェルフ・マシンは,ロールで様々な仕様で完成品を製造できる単一のロール・フォーム・ユニットである.この機械は主に5Tの解巻機で構成されている.レベルアップマシン, サーボ給餌機,最初の作業ステーションの両側で連続穴を水力的に打つ (300のピッチ)2番目のワークステーションの尾穴を水力的にパンチし,頭部に4つの長いスロットホール,単調な形成主体,形成切断および翻転装置,水力ステーション,コンピュータ制御キャビネット,放出テーブル,その他の部品.

単調な機械は,両側が同時に動いている2つのローラーレールの分割形式を採用し,幅とサイズが迅速かつステップレスに変化することを可能にします.

シェルフパネル機械の作業流程:

Unwinding - leveling - servo feeding - hydraulic punching of the continuous holes on both sides of the first workstation (with a pitch of 300) - hydraulic punching of the head and tail notches and four long groove holes on the head of the second workstation - guidance - roller pressing (formed by 30 rollers on the main machine) - cutting and flipping of both ends after forming - finished product

スーパーマーケット棚のパネル 適用:

スーパーマーケットの棚巻 形成する 機械参考になる作業ビデオ:
