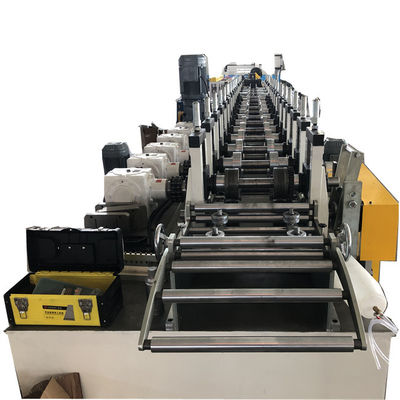

高速自動地震漂流回転形状機

高速自動 震動性漂流軌道の機械 ローリング・フォーミング・マシン

C&U ストッド・トラック・ロール・フォーム・マシン 100%中国製is to fully produce automatically the production of C Stud and U Tack with options for punching holes and embossing customer logos their main advantages are stable operation with a strong body frame and customized designs.

メタルフレームには,毛皮チャネル,ベアチャネル,ストッド,トラック,壁の角度,そして軽量構造の隠されたグリッドジプス天井で使用されるメインフレームチャネルが含まれます.最も一般的に使用される2つのフレームは金属U Trackです垂直のスナッドと組み合わせてスナッド隔壁の水平枠として使用されます.

強力で軽くて 簡単に設置できます金属ストッドとチャネルは,複数の層のジプスボードと使用する場合,理想的で費用対効果の高い壁と天井アプリケーションを提供します..

図面のプロフィールと完成品です

地震漂流軌跡とは?

ZTRFM地震漂流軌跡 (D) は,主要建物の構造の横向き移動を可能にしますが,それでも壁頭偏りと内外壁の火力評価に対応します.主な構造へのトラックとの接続を助ける,外押しされた金属挿入物.

製品の違い:

SLT - 標準スロット足の軌跡

SLT スロットデフレクション・トラック

垂直移動に対応するように設計されたスロットを通る上部トラック

IBCの第7132条に準拠する主要な構造.

SLTは,1 1⁄2" (+/- 3⁄4") の総垂直移動を可能にするように設計されている.

サイズ

切断脚 (フレンズ) は2 1⁄2インチ長で1 1⁄2インチ

縦穴は長さ1インチから1インチに

そのメンバーの

標準的なスロット足の軌跡 (SLT)

仕様

SDLT - スロットされた深部トラック

SDLT スロットド・ディープ・レグ・トラック

垂直移動に対応するように設計されたスロットを通る上部トラック

IBCの第7132条に準拠する主要な構造.

SDLTは,合計垂直移動が 2 " (+/- 1") になるように設計されている.

サイズ

横断脚 (フレンズ) は,長さ3 1⁄4 "で,長さ2 "

1⁄4 "幅の垂直スロットで,片方の長さに沿って1インチごとに距離を置く.

スロットされた深部トラックの詳細 (SDLT)

仕様

D - 地震による漂流軌跡

地震漂流軌跡 (D) は,メインビルの横向き移動を可能にします.

壁の頭部の傾きと内部の火力評価を保持する一方で

シスミック・ドリフト・トラックには 圧縮された金属の挿入物が付いています

線路を主構造と接続する補助装置

サイズ

セクションの脚 (フレンズ) は2 1⁄2インチ長で1 1⁄2インチ長で1/4インチ長です

"インチ"に"インチ"の間隔で縦に広いスロットがある.

地震漂流軌跡 (D)

Drift 挿入 詳細セクション ビュー

DD - 深層地震漂流軌跡

深い脚の地震漂流軌跡 (DD) は,主要の横向き移動を可能にします.

建物構造は,壁の頭部の傾斜と火力基準を保持している

ディープ・レグ地震漂流軌跡は

線路を本格構造に繋ぐための 圧縮金属挿入物

サイズ

セクションの脚 (フレンズ) は,長さ3 1⁄4 "で,長さ2" × 1⁄4"幅

垂直スロットが"インチごとに長さに沿って位置する.

深層地震漂流軌跡 (DD)

Drift 挿入 詳細セクション ビュー

I-Stud シャフトウォールシステム

UL 壁頭関節システムの設計番号

Sエイシミック・ドリフット・トラック特徴と用途

1. 燃えるように指定された傾斜システム

2.UL 承認された火力評価システム80以上に分類

3. 標準スロットコースは,垂直移動を最大1⁄2〜

4オーダーメイドの形とスロットサイズ

5.カスタム 幅と厚さ

6壁の強さのためにポジティブな固定が用意されています.

7壁頭や床の拡張や圧縮運動を吸収する

8伝統的な壁システムと統合

9. 簡単に設置すると労働費が減る

材料/製品仕様:

非構造 (乾壁) 製品:

• 18〜30ml: 33 ksi
• 25EQ: 50kS
• 20EQ,30EQD: 57 ksi............ASTM A1003/A653,C645 試験終了いたしました

構造枠製品:

• 33〜43ml: 33ksi
• 33EQS, 43EQS: 57 ksi
• 54~127ml: 50 ksi ASTM A1003/A653,C955

コーティング仕様

非構造 (乾壁) 製品:

• 25EQ, 20EQ, 30EQD, 18-30ミリ: G40............ASTM A1003/A653, C645

構造枠製品:

• 33EQS, 43EQS, 33-97 ミル: G60............ASTM A1003/A653, C955

注:より重いコーティング厚さの可用性については,ZTREMに連絡してください.

高速自動 震動性漂流軌道の機械 ローリング・フォーミング・マシン

作業流程3トンのダブルヘッドデコイラー --ケージループ-->80トンのヤングリパンシングマシン-ケージループ--メインローリング形成マシン-ストッドとトラックパンシング-->輸送テーブルとスタッカー.

性能特性:

1鋼板の溶接機体は 頑丈で 精度は安定しています

2乾燥式または湿気型気圧摩擦クラッチブレーキ,動作は敏感で信頼性があります.

3. 大きいギア,ギアシャフトの精密磨き,機械ツールの走行ノイズが低い

4. スライディングブロック 6 面のガイドレール,空気バランス装置,スムーズな操作,正確な正確性.

5. 圧縮機と模具を効果的に保護するために水力過負荷保護装置を採用します.

6単機または多機自動スタンプ生産ラインは,自動給餌装置を制御するためにPLCを使用して形成することができます.

7恒定速度に加えて,ステップレス速度ストローク選択の2種類があります. これは,スタンプ部品のプロセス要件により適しており,生産効率を改善します.
