高品質のスロットストッドとトラックロール形成機械

スロットストッドとトラックロール形成機械

製造者がマシンを設計するときに,どのようにサイズを変更し,どのように穴をパンチする主な問題です.

現在,より多く,アンコイル,独立した前等化装置,サーボフィード装置,異なるパンシングマース,ロール元,停止切断または飛行切断装置を採用します.電源がなくなったラックや空気型スタッカーがない生産速度を大幅に改善するために,完全なラインとしてPLC制御システム

図面のプロフィールと完成品です

顧客設計プロフィール:

スロット・トラック&Studとトラック:

肋骨を丸めて 丸める

スロット・トラックとは?

ZTRFMスロット・トラック (ZTRFM Slotted Track) は,内外壁の壁頭偏りと耐火性を達成するための業界が好むシステムです.これは,ANSI/UL 2079の移動およびサイクリング要件を満たし,UL分類 1壁頭型防火型接合システムにおける耐火性等級 2, 3 時間および 4 時間

スロットコーストラック特徴と用途

• 燃えるように指定された傾斜システム
• UL 80以上の承認された火力評価システムに分類
• 標準スロットコースは,垂直移動の1⁄2〜まで許可します
• オーダーメイドの形とスロットサイズ
• 定番の幅と厚さ
• 壁の強さを保証する正の固定装置
• 壁頭と床の拡張や圧縮運動を吸収する
• 伝統的な壁システムと統合
• 簡単 に 設置 する こと に よっ て,労働費 が 削減 さ れる

材料/製品仕様

非構造 (乾壁) 製品:

• 18〜30ml: 33 ksi
• 25EQ: 50kS
• 20EQ,30EQD: 57 ksi............ASTM A1003/A653,C645 試験終了いたしました

構造枠製品:

• 33〜43ml: 33ksi
• 33EQS, 43EQS: 57 ksi
• 54~127ml: 50 ksi ASTM A1003/A653,C955

コーティング仕様

非構造 (乾壁) 製品:

• 25EQ, 20EQ, 30EQD, 18-30ミリ: G40............ASTM A1003/A653, C645

構造枠製品:

• 33EQS, 43EQS, 33-97 ミル: G60............ASTM A1003/A653, C955

注:より重いコーティング厚さの利用可能については,ZTRFMに連絡してください.

利益

■ 軽量化によりコストが下がる: 製造に鉄鋼が少ないため,ステーラースロットレールは壁頭システムの必要性に対して費用対効果の高いソリューションです.

2時間までのコードで承認された火力評価で,あなたはあなたのヘッド・オブ・ウォールシステムのためにステーラースロットトラックを信頼することができます.

長い目で見ると 節約できます 鉄筋の枠は 甲虫やカビに 損なわれません木製のフレームに比べると 自然の影響をより強く守ります.

● LEEDクレジットを取得します. 私たちが使用するコイルにリサイクルされた物質が含まれており,我々の鋼鉄ストッドはグリーンな製品と考えられています.

スロットストッドとトラックロール形成機械

完全なラインの説明/技術パラメータの詳細:

• 2 トン プレニベリング装置付きの液体式脱コイル

自動停止/起動制御,2.2KW

負荷容量=2トン

コイル幅: 200mm

コイル 内径: Φ510±30mm

• 独立したプレニベリング装置

重量材材用

モーターで駆動し,レベルアップする

• プロの潤滑装置

ローラーフィッダーとプレスの間に装備

• デバイスの自動フィード

サーボモーター: YASKAWA,1.8KW または注文

• プレッサー

容量: 80/110 トンまたは詳細な要求に応じて

中国のブランド:ヤングリ

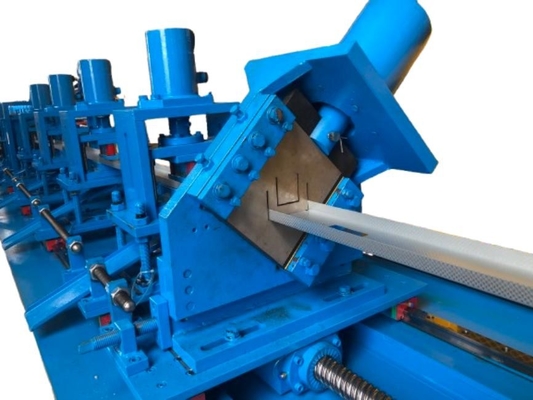

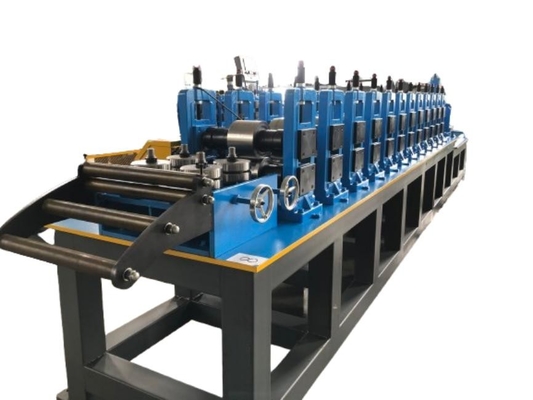

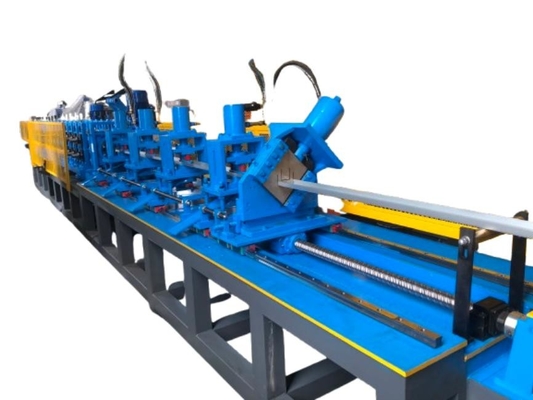

• ロール 形成 機械

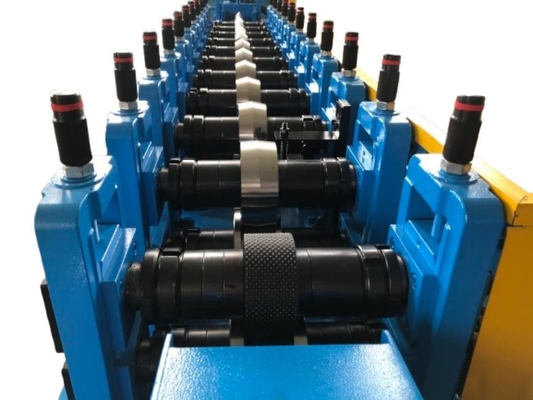

形成する 18 段階

Cr12から製造されたロール,熱処理

シャフト 直径=f75mm 精密加工

メインモーター=11KW 周波数制御

ローリング前者の最大ライン速度:約12~15m/min

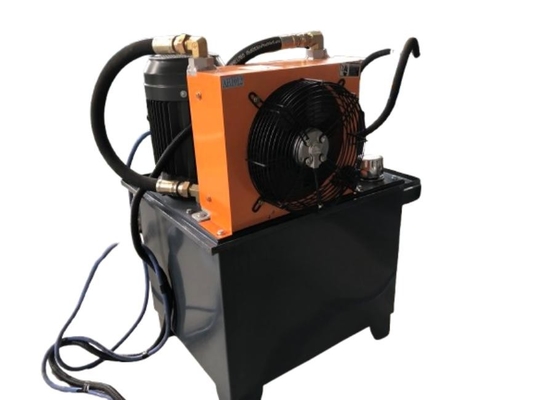

• 水力切断装置

飛んで切った

切断された後,8mmの材料の廃棄物があります

• PLC制御システム

シエメンズブランド PLCとタッチスクリーン シュナイダーブランド インバーター オムロンエンコーダー
