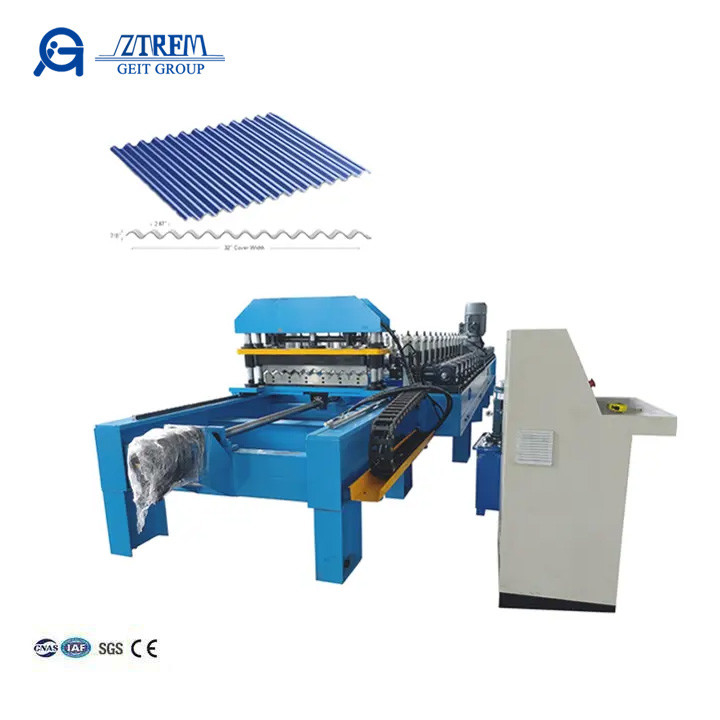

高速波紋金属屋根シートロール形成機械

高速波紋金属屋根シート機

高速波紋金属屋根シート機械は,効率的かつ迅速に波紋金属屋根シートを製造するために設計された工業機器です.これらのシートは,耐久性により,屋根の目的のために建設で一般的に使用されています.この機械は,金属シートを形作り,切断し,希望された波紋型材に形づくりを自動化します.

図面のプロフィールと完成品です

処理流程:
デコイラー→飼料→ロール形成→切断→製品を受け取る

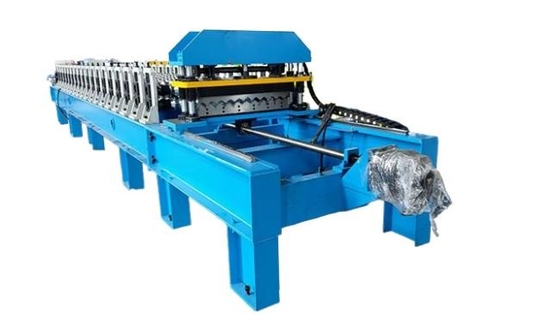

高速波紋金属屋根シート機

給餌装置
メタルのコイルは,スムーズで継続的なプロセスを確保するために,ロールとガイドのセットを通して機械に供給されます.
1材料の表面を保護するためにゴムロールを使用します.
2手輪を用いて異なる厚さの原材料に簡単に調整できます.
3プラットフォームの幅は,ハンドホイールによって簡単に調整され,鋼板の縁を保護するためのベアリングが組み込まれています.

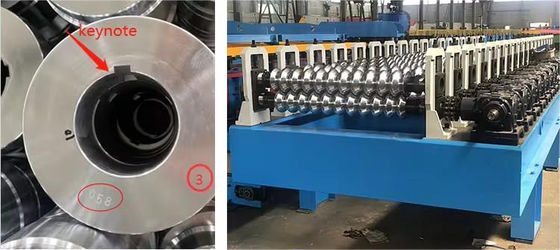

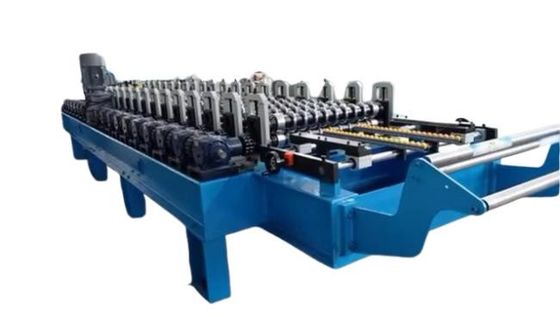

ロール 形成 装置
この 機械 の 中心 に は,金属 板 が 波紋 形 の プロフィール に 形成 さ れる 場所 です.特別 に 設計 さ れ た ローラー と 模具 の シリーズ が,この 部分 を 通過 する 時 に 金属 を 形作っ て い ます.
1.45# 鋼,クローム処理 (Cr厚さ:0.05mm),耐腐蝕性,硬度向上,厚いクロムで良い硬さ 長時間使用可能.
2軸に安定的に固定することができます. 軸に固定されている

トランスミッション装置
ギアボックストランスミッション,安定し,ゆるくない.

水力切断装置

金属シート が 波紋状 に され た 後,切断 機械 を 用い て 切断 し て 望ましい 長さ まで 切る.これは 剪定 や 回転 切断 など,様々な 方法 で 成し遂げ られ ます.
1. 作業タイプ:液圧サーボトラック切断サーボモーター5.5KW
2運転方法:柱型で 円筒
3水力モーターの電源:4 kw
4切断材料:GB-Cr12 熱処理
5切断長容量 ±10m/2mm

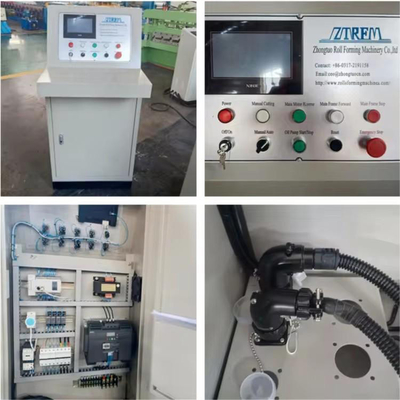

PLC制御システム
現代 の 機械 に は,操作 者 が パラメータ を 設定 し,生産 過程 を 監視 し,必要に応じて 調整 する 制御 システム が 備わっ て い ます.これはタッチスクリーンインターフェースやプログラム可能な論理コントローラ (PLC) などの機能を含む可能性があります.
ブランド
PLCブランド:デルタ
インバーターブランド:デルタ 電気部品:シュナイダー
エンコーダー:オムロン
機能:
1航空用プラグを採用し 簡単に設置できます
2完全に自動で操作が簡単です
3操作言語:英語 (カスタマイズした提供)
4国民共同保険,スペアパーツ ブランド シエメンズとシュナイダー

水力装置
7.5kWモーターと冷却システム 長時間使用

自動スタッカー
3mコンベア

自動スタッカー
6m オートマティックスタッカー
