商品の詳細:
|
| パンチング: | 調節可能 | 切断する部分: | 5 から 10 |
|---|---|---|---|
| 電気: | カスタマイズする | モーター: | デルタ/シエメンズ/またはカスタマイズ |
| 原材料の厚さ: | 1.5-3mm | PLC制御: | デルタブランド |
| パワー: | 7.Kw | シャフトの材料: | 45鋼鉄 |
| 厚さ: | 0.3から0.6mm | シャフト直径: | 70 |
| 油圧切断力: | 5.5Kw | メインモーター電源: | 7.5kw |
| 切刃材料: | CR12 | 場所の形成: | 34のローラーの場所 |
| ハイライト: | 建築 屋根 メタル PBC パネル マシン,金属PBCパネル 屋根シートマシン,サイド メタルPBCパネルマシン |
||
M についてPBC についてPリングRオフリングS熱いM についてアキイン
小型波紋金属プロファイルは耐久性があり重量がない.実際,我々は波紋または波紋屋根シートマシンを生産するための最高のマシンを深めることに取り組んでいます.屋根や側壁の施工に使われる近代的な屋根やサイドリングとして,非常に人気があります.
私たちの屋根シート機械は,decoiler,給餌と平衡装置,切削,ロール形成システム,水力ポスト切断,走行テーブル,水力ステーションとPLC (制御システム) で構成されています.450Mpaまでの強度で標準製品を作ります長い生産ライン,最終製品の良いプロファイル形; 時間と労働を節約し,生産効率が非常に向上し,現在の生産に適しています.この機械は,操作し,良好な精度で安定して動作する簡単です.

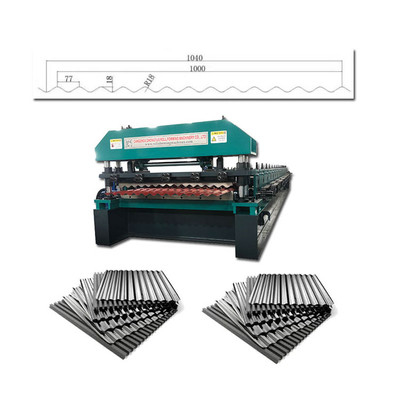

図面のプロフィールと完成品です
PBCパネルの屋根シートとは何か:
PBCパネルは,屋根と壁の両方のアプリケーションで使用できます.PBCパネルは,露出した固定材で建物構造に固定され,水平壁アプリケーションで使用されます.
M についてPBC についてPリングRオフリングS熱いM についてアキイン
処理流程:
デコイラー→飼料→ロール形成→切断→製品を受け取る
全ラインの技術:
|
5トンの手動デコイル |
1容量5トン 2コイル直径:450-550mm 調整可能 3.コイル幅:最大1350mm 4動力のない,手動制御 鉄コイル内部の穴収縮と停止 |
|
手動式前切機 |
プリカット機は,鉄鋼コイル機器の頻繁な交換に適しており,簡単に交換するために,鉄鋼コイルを事前に切って,鉄鋼コイルの浪費を減らすことができます. |
|

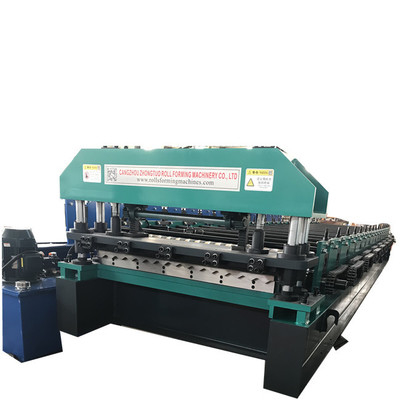

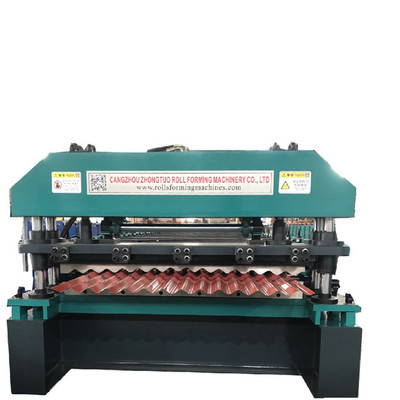

主な形作機 |
1. メインフレーム:400mm H ビーム構造,厚さ20mmの溶接鋼の中央サポートプレート. 2. 形成ステーション: 24 ステーション 3ローラー材料:高級45#鋼,クロム加工によりローラー表面が滑らかになり,硬度が向上し,磨損を防ぎ,耐腐蝕性により使用寿命が長くなる. 4. 軸材:高級45#,冷却処理,変形を防止し硬さを向上させる 5. 軸直径:80mm,固体 6. モーターパワー:7.5kw 7.スピード:0-20m/min 8. 電圧:380V,50HZ,3P ((または要求に応じて) 9トランスミッション: 1インチダブルチェーン,中国の有名なブランドHRB |
|
水力切断装置 |
1刃材:Gcr12 消化処理 2. 長さ許容:±1mm 3水力発電:5.5kw 4液圧ステーションの冷却システム 5切断機能:安定し安全な作業状態と低音量 6オイル管とワイヤの接続:すべての管とワイヤは,新しい管とワイヤの接続が容易になるように,数字や文字でマークされます. |
|
制御システム |
1周波数コンバーター:デルタ 2画面:タッチスクリーン 3.PLCブランド:デルタ 4言語:中国語と英語 (または顧客の要求) 5.エンコーダー:オムロン 6機能:制御システムは複数の注文の入力をサポートし,異なる生産ニーズに対応することができます. 7機能:切断長度制御,切断量制御,速度制御 |
| テーブルが空いてる |
1. 長さ:3m 2量:2セット |
| パーツ |
|
給餌装置
メタルのコイルは,スムーズで継続的なプロセスを確保するために,ロールとガイドのセットを通して機械に供給されます.
1材料の表面を保護するためにゴムロールを使用します.
2手輪を用いて異なる厚さの原材料に簡単に調整できます.
3プラットフォームの幅は,ハンドホイールによって簡単に調整され,鋼板の縁を保護するためのベアリングが組み込まれています.

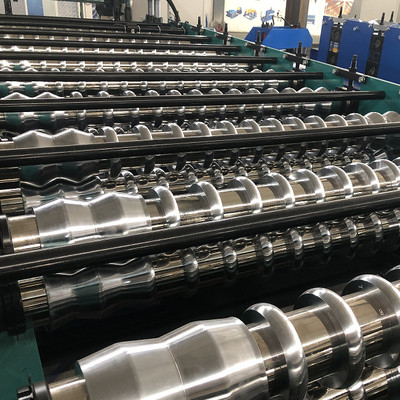

ロール 形成 装置
この 機械 の 中心 に は,金属 板 が 波紋 形 の プロフィール に 形成 さ れる 場所 です.特別 に 設計 さ れ た ローラー と 模具 の シリーズ が,この 部分 を 通過 する 時 に 金属 を 形作っ て い ます.
1.45# 鋼,クローム処理 (Cr厚さ:0.05mm),耐腐蝕性,硬度向上,厚いクロムで良い硬さ 長時間使用可能.
2軸に安定的に固定することができます. 軸に固定されている
トランスミッション装置
ギアボックストランスミッション,安定し,ゆるくない.
水力切断装置
金属シート が 波紋状 に され た 後,切断 機械 を 用い て 切断 し て 望ましい 長さ まで 切る.これは 剪定 や 回転 切断 など,様々な 方法 で 成し遂げ られ ます.
1. 作業タイプ:液圧サーボトラック切断サーボモーター5.5KW
2運転方法:柱型で 円筒
3水力モーターの電源:4 kw
4切断材料:GB-Cr12 熱処理
5切断長容量 ±10m/2mm

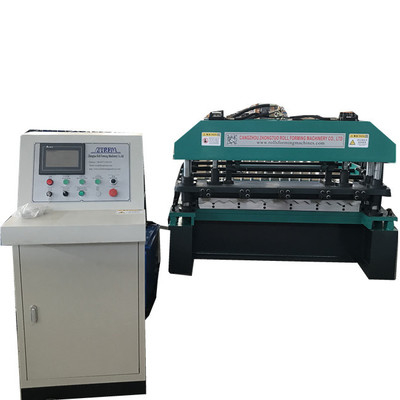

PLC制御システム
現代 の 機械 に は,操作 者 が パラメータ を 設定 し,生産 過程 を 監視 し,必要に応じて 調整 する 制御 システム が 備わっ て い ます.これはタッチスクリーンインターフェースやプログラム可能な論理コントローラ (PLC) などの機能を含む可能性があります.
ブランド
PLCブランド:デルタ
インバーターブランド:デルタ 電気部品:シュナイダー
エンコーダー:オムロン
機能:
1航空用プラグを採用し 簡単に設置できます
2完全に自動で操作が簡単です
3操作言語:英語 (カスタマイズした提供)
4国民共同保険,スペアパーツ ブランド シエメンズとシュナイダー
水力装置
7.5kWモーターと冷却システム 長時間使用
自動スタッカー
3mコンベア
自動スタッカー
6m オートマティックスタッカー
