商品の詳細:
|
| 作業速度: | 1分あたり15から20メートル | 仕事力: | 15 kw *2 |
|---|---|---|---|
| シャフト: | 90mm プレスロール 120mm | フレーム: | 溶接される400 Hの鋼鉄 |
| シャフトの直径: | 90mm | 原材料の厚さ: | 0.8-1.5mm |
| 作業速度: | 15〜20m/min | 軸材: | 固体45#鋼,加熱 |
| 水力発電: | 5.5Kw | シャフトの材料: | 45鋼鉄 |
| ステップの形成: | 28 ローラーステーション | 2つのモータードライブ: | 15 KW * 2 |
| 機能: | メタル・デッキング・マシン | テーブルの受け入れ: | スタッカーか手動の1台 |
| ハイライト: | 複合型フロア・デッキロール・フォーム・マシン,メタルフロア・デッキ・ロール・フォーミング・マシン,メタル・デッキ・ロール・フォーミング・マシン |
||

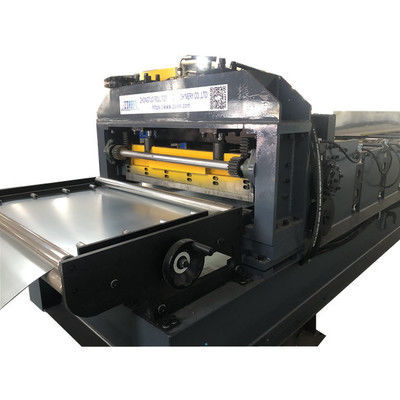

複合金属製の床床のローリング・フォーム・マシン
複合金属床床のローリング・フォームディング・マシンは,金属床床のシートを完全に自動で作るために設計されています.トラペゾイドと再入力80mm複合プロファイルを組み合わせた長伸縮能力汎用性 組み合わせたプロフィールにより 容易な接続が可能で トラペソイド式 伸縮能力があります
ご参考にしたい人気のデザインを紹介します.
高さや凸字の種類によって異なりますので,これらのデータは入力コイル幅と顧客の要求に応じてカスタマイズできます.あなたの参照のために単一のプロフィールと重なり合っているいくつかのデッキ写真です:
複合金属製の床床のローリング・フォーム・マシン
フレーム設計: 鋳造板の表面を滑らかにし,スタンプされるときにマークされることが容易ではありません.
主部分の長さ: 約25000×1650×1500
メインパーツの重量:15300kg
電圧: 調整する
ローラー固定器: 厚さ28mmの中央プレート
フレーム: 400H鋼で溶接
駆動モード: 鎖の調整装置を備えたダブルチェーン.
ロールの材料:Gcr15,表面硬いクロム塗装.
軸材: 45#鋼と硬度調整
軸の直径: φ 90mm 凸起ロールは約120mmです.
ローラー数: 36ローラー
主電源: 15*2kw
刈り取り メカニズム
特徴:安定性,精度,切断速度を保証
機能:PLCで制御される自動切断
水力駆動と自動位置を採用し,寸法を決定し,ターゲット製品をカットします.
刃の材料:Cr12を消した
電源:水力発電
構成要素: 1 セットの刃, 1 台の水力タンク, 1 台の切断機が含まれています.
切る前に切るか切らないかを選択できます. 切る場合は,任意の長さで切ることができます.
この金属デッキプロフィールを作るのは簡単ではありません 鳩尾を形作るには多くのサイドロールが必要です
重複効果について
| ポイント | パラメータ詳細 | ||||||||
| 加工材料 | GI と PPGI | ||||||||
| 材料の厚さ | 0.25-0.8mm | ||||||||
| 機械のフレーム | 360#H鋼,斜線溶接を採用し,最終フレームが高精度であることを確認するために,平準化計測 | ||||||||
| 機械のサイドパネル |
|
||||||||
| 形成ステーション | 20-38駅 (プロファイルに応じて) | ||||||||
| 機械用ローラー | 厚さ0.05mmの硬いクロムで塗装された高級45号鍛造鋼 加工方法:切削 - 掘削 - CNC回線 - 消化 - CNC回線 - クロミング |
||||||||
| マシン・シャフト | φ80-90mm 高ガード45号鋼 処理後 | ||||||||
| 機械間隔装置 | 高精度CNC回転加工 | ||||||||
| 機械のベアリング | 中国 ハービン・ベアリングまたはSKF国際ベアリング (オプション) | ||||||||
| 駆動システム | 2インチチェンやギアボックス (オプション) | ||||||||
| 機械の電源 | 15kw-22kw (プロファイルに応じて) | ||||||||
| 機械の動作速度 | 8~12m/minまたは10~30m/min (オプション) | ||||||||
| 機械調節タイプ | プロフィール図と比較,差は0.5mmで制御されています |
切る
| タイプ | ローヤリング スライディングタイプ |
| 刃材 | Cr12movの消し・磨き |
| フレーム処理 | 底のフレーム全体が高精度で磨かれている |
| 刃の加工 | ワイヤー電極切断,しかし上部のバケツは,直立することはできません. これは技術です |
| 作業 | 液体型 |
スタッカー
| タイプ | 手帳 | オート(オプション) |
| 長さ | 1.5m-2m | 6mか12m |
PLC
| 主要項目 | パラメータ詳細 |
| PLC | デルタ (標準) またはあなたの要求に応じて |
| インバーター | 中国ブランド (標準) またはあなたの要求に応じて |
| タッチスクリーン | McGS (標準) またはあなたの要求に応じて |
| エンコーダー | 中国ブランド (標準) またはあなたの要求に応じて |
| 電圧/HZ/相 | 380v/50-60hz/3相 |
水力ポンプ
| 主要項目 | パラメータ詳細 |
| モーター | 3kw 中国のブランドまたはあなたの要求に応じて |
| パンプ | 中国ブランドまたはあなたの要求に応じて |
| 磁気弁 | 中国ブランドまたはあなたの要求に応じて |
| 冷却システム | 冷却ファン |
床 鋼筋 床板 ロール 形成 機械 PLC コントロール システム
機械部品
| 違う 違う | 名前 | Qty |
| 1. | デコイル | 1セット |
| 2. | ロール 形成 機械 | 1セット |
| 3. | 水力切断装置 | 1セット |
| 4. | PLC制御箱 | 1セット |
| 5. | 水力ポンプ | 1セット |
| 6. | 出力表 | 1セット |
