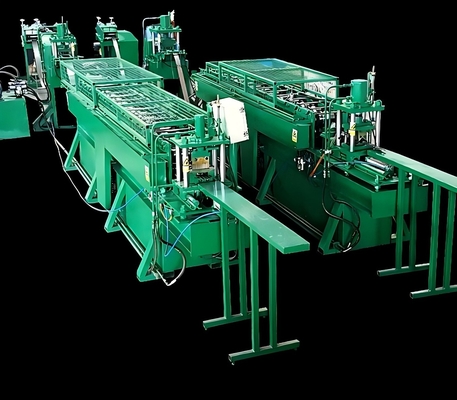

高速ラックシェルフロール形成機械 サーボフィッダーと水力パンチ

ラック・シェルフ・ロール・フォーム・マシン

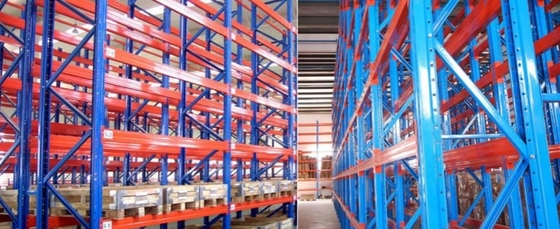

貯蔵ラック,倉庫棚のストッド,垂直ポスト & スーパーマーケット貯蔵ラック垂直ラックフレームプロファイル機械の製造のための鋼筋ラック棚ロール形成機械設計

カスタマイズされたラックフレーム

カスタマイズされたラックフレーム図

切断ラックストッド図

棚の生産ラインのプロセス

2 in 1 →セルボフィッダー→ガイド装置 → 水力パンチ →ロール形作機 →切断装置 (ナイフを含む)→完成品ラック

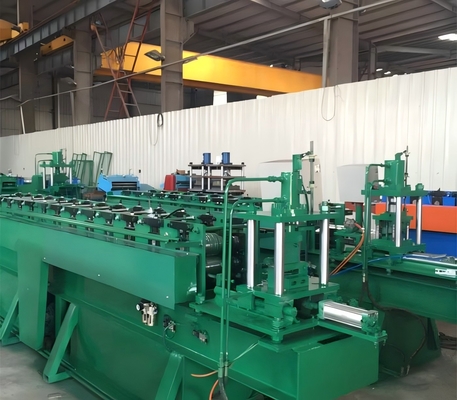

ラック・シェルフ・ロール・フォーム・マシン

機械のリスト

2 in 1 アンローラー スライダー

1タイプ マニュアル拡張

2パラメーター

1) パシブ放出

2) コイル重量:<2T

3) コイル内部のD:φ450mm-φ530mm

4) 最大 幅200mm

5) 厚さ0.4-1.6mm

6) ストレイスターローラー: 7個

(7) 権力1.5kw

サーボフィッダー
3.1 最大給餌幅:200mm
3.2 給餌厚さ: 0.4-1.6mm

3.3 モーター 0.85KW ((ヤスカワ)

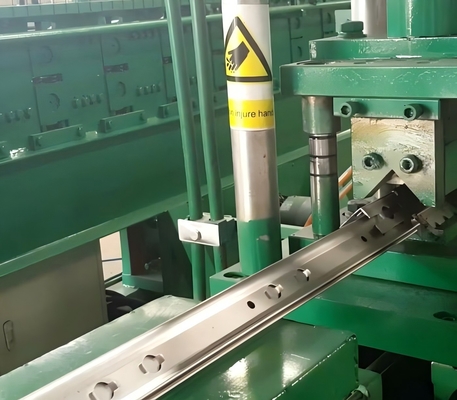

液体孔孔システム

3.1 機能:水力パンチ破裂
3.2 構造:長さ設定,自動長さ測定,自動位置付け,設定距離に達し停止動作,液圧シリンダー駆動パンシング・ダイ,スタンプ自動シャットダウン.
3.3 液圧システムの作業圧:16MPa
3.4 液圧ステーション:15KW ((液圧パンチホール/切断用同じステーション)

ガイド装置

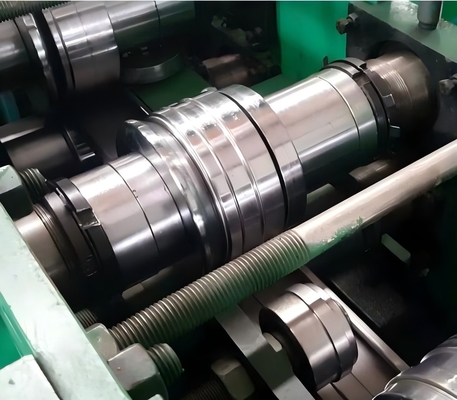

主な形作機 (パネル幅36mm用)

5.1 ロールを形作る 14 ステーション,そしてRub-ロールを追加して,表面プロフィールに擦り傷がないことを確認します.

5. 2 サイドパネル:T.18mm,A3鋼 重用

5.3 ロールスピード: 2〜8m/min

5.4 ローラー材料:#45,全体的な冷却,硬さ HRC56-62 °C
5.5 モーターパワー:4KW
5.6 メインローラー: ¢65mm,45 #
5.7 装置ベース: 45 # H型 溶接鋼板を使用する.
5.8 トランスミッション:チェーンドライブ
5.9 安全性: 緊急停止ボタンで,設備と操作者の安全を確保するために,緊急事態を簡単に処理できます.保護カバーで覆われた傷害の伝達セクションを容易に導きます労働者の安全を確保するためです.

平らな収集用ラック
電気制御システム
全ラインは輸入PLC制御,LCDタッチスクリーン,人間と機械のインターフェースですプログラムを自動的に実行するように設定する操作者 (プログラム可能な制御) と制御プロセス監視制御パラメータ,および機器の状態とパラメータと故障表示のリアルタイムモニタリング. 作業部品の長さのデジタル設定,調整可能な長さも調整できます機器の動作状態と故障表示のリアルタイムモニタリング
手動と自動切換機能: 手動モードでは,スタンドアロン操作,容易な保守; 自動モードでは,全生産実行を行う緊急事態を処理し,設備と操作人員の安全を確保するために,緊急停止ボタン.

ブランドの機械の主要部品:
PLC制御システム:シメンス
インバーター: 台湾 シリン
エンコーダー:オムロン
タッチスクリーン:シメンス
部品の一部はシュナイダーブランドの装置です

棚の製品i設備上の優位性

1軽い貯蔵棚,中型貯蔵棚,重型貯蔵棚の製造ライン.

2PLC制御システム,自動で簡単に操作できます.

3耐火処理で高品質のローラーで,硬さはHRC60-65 °Cに達します.

4"Cr12切断刃の追跡切断システム"
