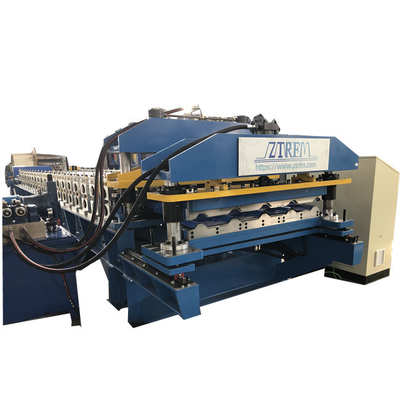

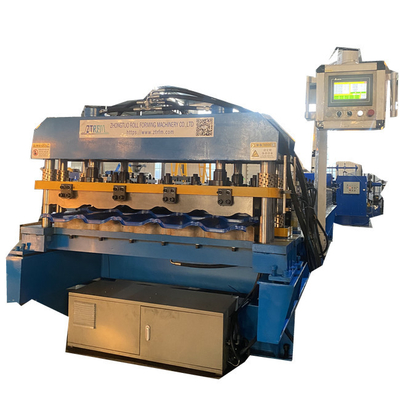

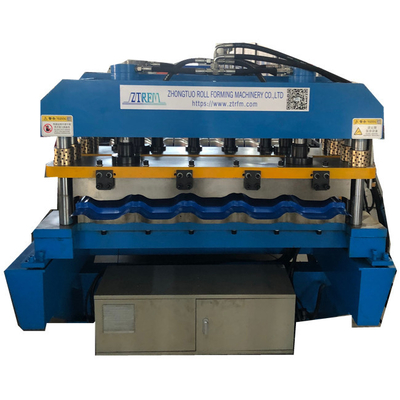

高速金属ステップタイル製造機械

高速金属ステップタイル製造機械

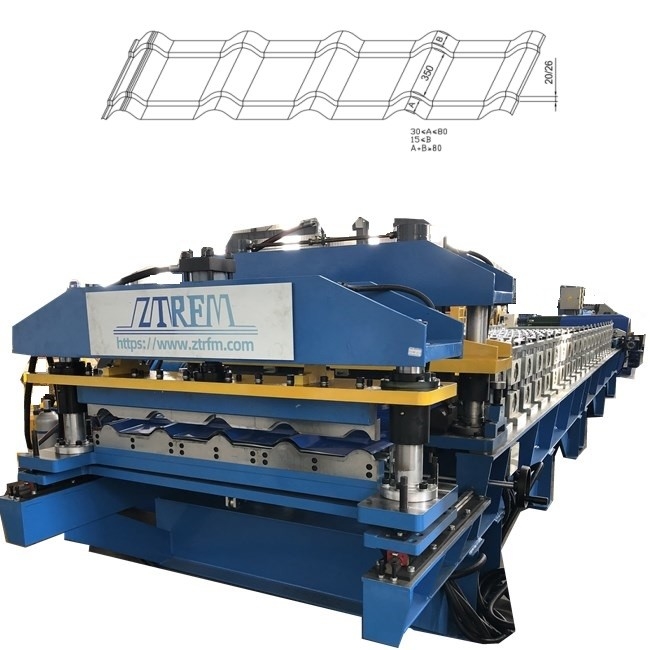

高速金属ステップタイル製造機械は,ガラスのタイル機械,金属タイル製造機械,また金属屋根シート機械とも呼ばれます.速度は1分間に5~12メートルに達します例えば,Zhongtuoが高速ガラスのタイルを作る機械をどのように設計したかを示すために,次の図面のプロフィールを参照してください.

プロフィルの要件:

ステップ + 水力切削:

圧縮深さ: 18mm/24mm メカニカルポジショニング+シム・ハンド・ホイールの調整

切断速度を含む分離式ローリング: 7m/min

3D剪定と直角切断も可能です

高速金属ステップタイル製造機械

この高速金属タイル製造機械の利点:

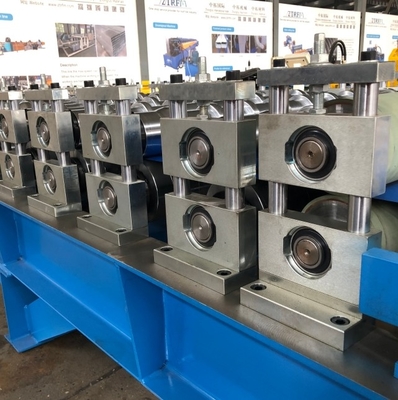

1高速度と形状の良いことを確認するために,分離ロール形成ステップを使用します.

2柱のフレームを使えば,より正確で美しい.

35.5kWのサーボモーター2台

4. チェーン; ストレッチャーの2列のチェーン

5調整可能なステップ深さ

固い高品質のシートシステム. 螺栓は溶接なしでニットされています.

品質については,以下のようなことを約束します:

1. 図示のパターン図のように許容範囲

2. 波長が1mmを超えてはならない.

3誤差は"メートルあたり"ミリメートルを超えてはならない.

4最大長さの偏差:+ 1 mm から 2.0 m;2.0 m 以上,プラスまたはマイナス 0.5 mm/m

5平らな表面での試験および組み立てでは,カバーされた部分全体の長さの最大間隙は1.0mmを超えない.

6完成品の斜面間の差は,長さ1mで2mmを超えてはならないし,長さにおいて4mmを超えてはならない.

7. 注文内,ピッチの誤りは+0.5ミリメートルを超えない.

8完成品の外観に関する要件:

9保護用・装飾用コーティングは,正面と背面に傷痕,磨損,裂け目,その他の損傷がないこと.

高速ステップタイルマシンの作業ビデオはこちらで確認してください:
