アルミ合金 PIR 断熱 グレートウォールパネル ローリング成形機

アルミ合金PIR 隔離された大壁パネルローリング・フォーム・マシン

アルミニウムa はロイ PIRi隔離されたグレートウォールパネル ある種の産業用建物や納屋や倉庫の 外壁の封鎖のための 最速で最安値のソリューションです建物の壁を囲む固定用の螺栓が完全に目に見えないので,その特徴は壮観な美学です.

特徴は以下の通りです

C について耐久性のあるアルミニウム合金外装と高性能PU/PIRコアが組み立てられ,このパネルは例外的な熱隔絶を可能にします.,優れた美学的な魅力と構造的整合性の両方を要求するプロジェクトに 視覚的に見事で堅牢なソリューションを提供します.

屋外パビリオンの屋根や壁に理想的です. 太陽 暖房,防水,日焼け対策を 効果的にしています 次の図面のプロフィールを取ります

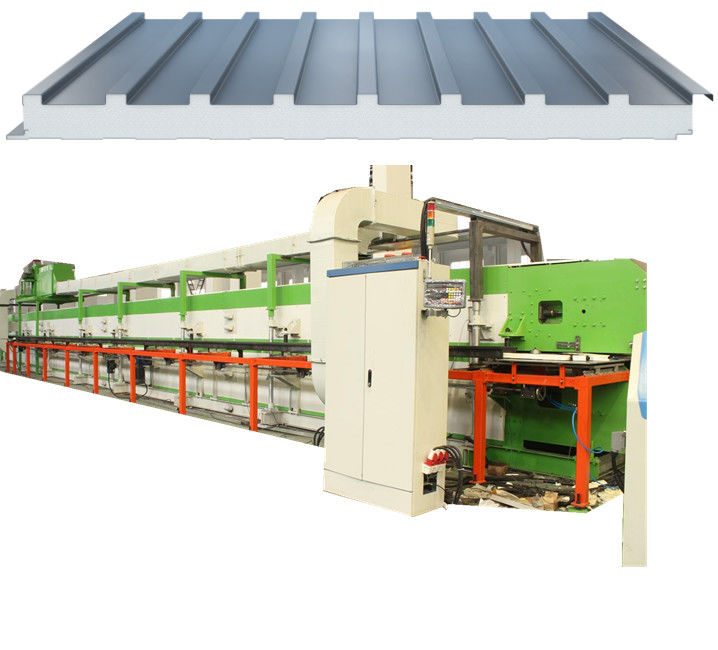

アルミ合金PIR 隔離された大壁パネルローリング・フォーム・マシン:

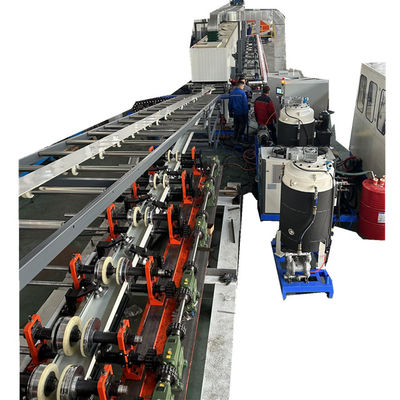

生産ラインは以下の要素で構成されています.:

私は.主役者

5トンの液圧式解巻機 2組のトロッカー付き

1250 大壁プレート形状機 (上部/下部プレート) 2セット

II.暖房装置

熱気暖房保護システム 1セット

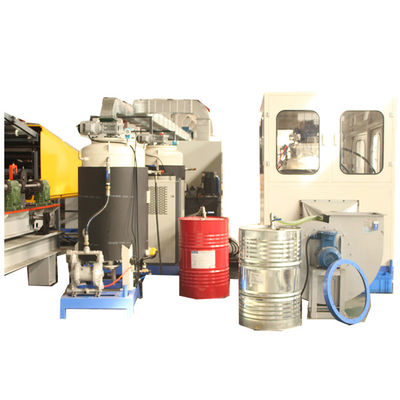

III. 高圧発泡機

2つの部品の高圧発泡機 1セット

翻訳掃描装置 1セット

IV. 二重列のラミネート機

24M チェーンの鋼板ラミネート機 1セット

スクロールリフティング装置 1セット

サイドブロック装置 (厚さ1個) 1セット

V. テープソー切断機

バンドソー追跡切断機 1セット

1組の高速コンベアベルト

電子制御システム 1 セット

主な技術パラメータ アルミ合金PIR 隔離された大壁パネルローリング・フォーム・マシン

製造板の仕様: 幅1250

厚さ 30mm

カスタムイーゼ長さ

パネルの材料: 色の鋼板

原材料:硬いポリウレタン

密度: 40~60kg/m3

生産ラインの速度: 6~8m/min (0~50Hz変数周波数速度調節)

二重線路のラミネート輸送機の長さ: 24m (実用的な長さ: 24m)

熱気循環 最大温度: 60 °C

生産ラインの寸法 (長 × 幅 × 高さ):約90m (L) x 6m (W) x 6m (H)

総電源: 約160kw

◆ 人 の 行動パネルを形作る機械:

鋳造ユニットは,前プレートと後プレートという2つの鋳造機で構成されています.顧客は,生産ニーズを満たすために複数の鋳造ユニットをカスタマイズすることもできます.

アルミコイルの仕様:幅1250mm,厚さ0.3-0.5mm

鋳造プロセス: 30 プロセス

ローラーシャフト直径: ø 80

最大形状速度: 10m/min

電力: 7.5kw AC

変数周波数 ステップレス速度調節

温度調節装置

処理要件を満たすために,板は液体噴霧の前に予熱する必要があります.一般的に板表面の予熱温度は25-35です.°Cは,液体原料の比率や発泡速度などのプロセスパラメータに関連しており,湿端要件によって決定されます.熱管を通して鋼板の表面を熱することで,予熱を設定することができます,

予熱装置は,特定の数の電気暖房管を設置し,それらをグループ化し,個別に制御することができます.

温度: 50 度 (調節可能)

温度制御:デジタルディスプレイ自律制御

鋼板の温度: 一般的にプレート表面の予熱温度は25-35°C, (湿端の要求によって決定される)

熱力: 32kw

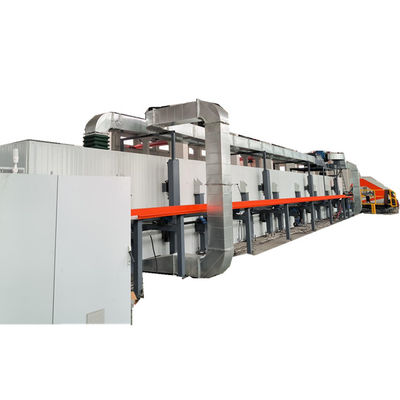

二重線路のラミネート輸送機

上部と下部のクローラーコンベア

軌道の長さ: 24m

軌道の長さ: 24m

調節可能な泡の幅: 900mm

軌道のチェーンプレートの長さ:1200mm

列車鎖のプレート幅:220mm

軌道の鎖のプレート材料: 16MN

軌道の鎖のプレートの厚さ:総厚さ60mm

上部開口高度: 200mm

下線の作業面高さ:1200mm

ガイドレールの材料: GCr15,表面硬さ HRC58-62 °

調節可能な速度: 3~10m/min

軸承圧:0.6bar/cm2

コンベヤー電源: 5.5kw × 2,変数周波数 ステップレスの速度調節

スパイラルリフティング: 24個

螺旋直径 Φ 70mm

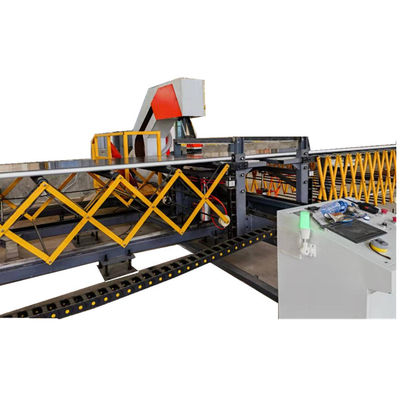

自動追跡刈り取り機械

この機械は,ベース,縦移動メカニズム,切断マシン,および掃除機から構成されています.縦移動フレームは,機械ベースの線形ガイドレールに設置されています.そして,モーターを通してラミナリングマシンの縦方向運動と同期されます.切断完了後,すぐに元の位置に戻ります. 切断の過程で,シートメタルが切断され,

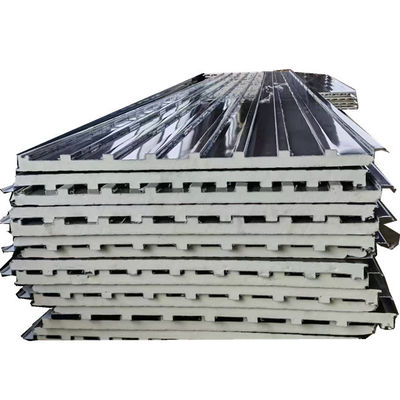

完成品と重複効果をチェックしましょう

詳しい情報はいつでもご連絡ください.
