天井の装飾用ストライプを作るアルミバッフルチューブプロファイルローリングマシン

                                                           アルミニウムバッフルチューブプロファイル成形機
                                                                    天井装飾ストリップの製造用

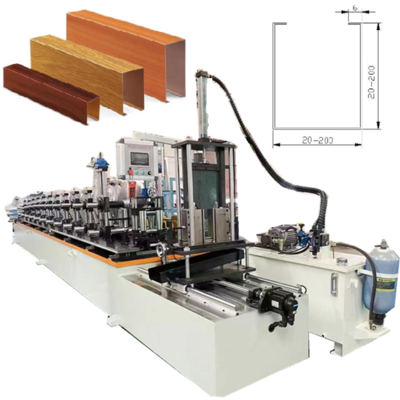

  アルミニウムバッフルチューブ天井装飾ストリップは、その革新的なデザインで天井の美しさを再定義します。ユニークなバッフルチューブ構造は、視覚的にダイナミックでテクスチャのある外観を作り出します。アルミニウムバッフルチューブプロファイル成形機は、装飾用の金属製天井角チャンネルを製造するために設計されています。ここでは、機械の設計方法を示すために、次の図面プロファイルを例として取り上げます:

プロファイルの場合、底部の幅は20〜200mmに調整できます。高さは20〜200mmに調整可能です。材料の厚さは0.4〜1.0mmです。

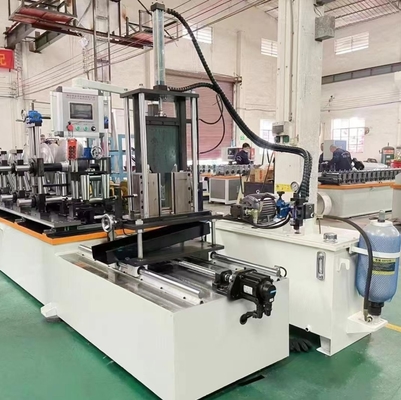

アルミニウムバッフルチューブプロファイル成形機

ここでは、アルミニウムバッフルチューブプロファイル成形機が1台の機械で非常に多くのサイズを作成する方法に関する知識を共有します。まず、参考のために形状変更プロセスを示します:

形状変更プロセスに従って、機械の制御方法を学びます。
PLC制御によるサイズ変更について。
まず、リップサイズとエッジを変更するための4つのローラー駅。
次に、底部と高さへ。コイル幅の入力が完了すると、底部の幅が変更され、次に高さが変更されます。

実際には、モーターで制御される3つの部分があります。リップサイズ、底部、高さ？したがって、PLCにサイズを入力すると、モーターがフレームを内側と外側に移動させます。

フレームは、シャフトに沿って移動し、サイズを大きくしたり小さくしたりします。

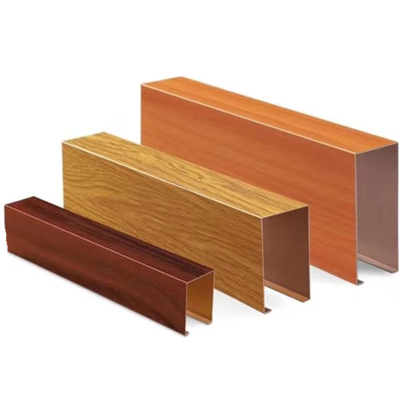

次に、アルミニウムバッフルチューブプロファイルの優れたアプリケーションケースをいくつか確認しましょう:

成形機の品質が良くない場合、どうなるでしょうか:

天井プロファイルに波が発生し、あまり美しく見えません。したがって、アルミニウムバッフルチューブプロファイル成形機の設計は簡単な作業ではありません。不良な成形機は材料を無駄にし、不良品を製造します。これは非常に明白です。
