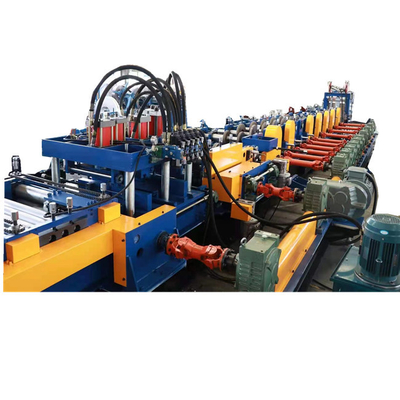

C プリライン U プリライン M プリライン Z プリライン ロール フォーム 機械

C パーライン,U パーライン,M パーライン,Z パーライン,C & Z パーライン,ローリング・フォームマシン

CZ鋼は,建物の主要構造に使用され,深層加工後,建物の構造の設計要件を満たし,建物の構造をより安定して信頼性を高めることができます. C型鋼は主に建物の壁梁やサンダル木のストラップに使用され,比較的頑丈な建物の構造を得ることができます.  Z型鋼は,大型の鉄鋼構造,特に工場などの建物で使用され,地震耐性がある一般的な冷凍製鋼である. 棚,野菜温室,家具: CZ 鋼 は 棚,野菜温室,家具 の 製造 に も 用い られ て い ます.

プリラインの用途と適用に応じて,以下のタイプを設計しました Cプリライン,Uプリライン,Mプリライン,Zプリライン,C&Zプリライン ローリング・フォーム・マシン

1. 軽量用パルラインロール形作機 (厚さ1から2.5mmなど)

2重荷用 パーラインロール 形成 機械 (厚さ 1.5 ~ 3.5mm または 4.5mm)

3完全に自動 CZ パーラインマシン

4C U Z M パーラインマシン

5. 半自動 パーライン ローリング 形成 機械 (Handrail または PLC 調整によって C から Z まで)

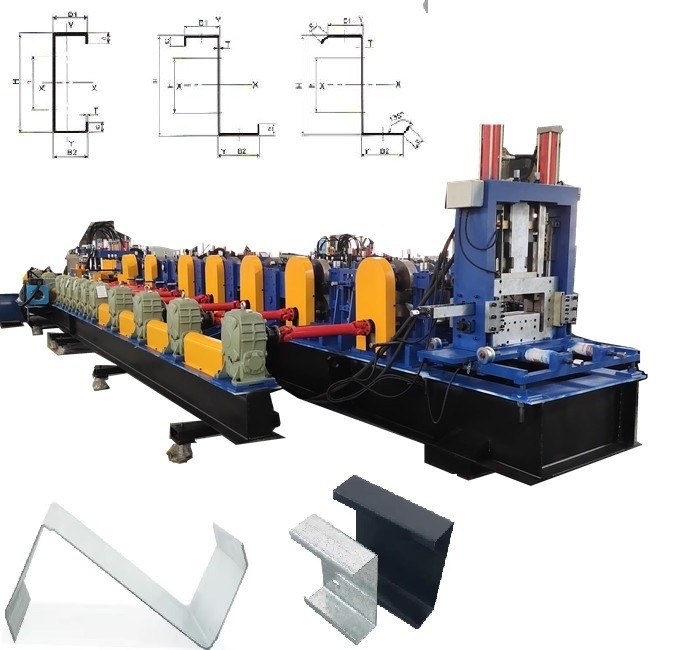

完全に自動CZパーラインマシンがどのように設計されているかを示すために:あなたの参照のために,それらの人気のあるサイズを取って,それらのすべてが1つのマシンで作ることができる

自分の必要に応じて適切な機械をどのように選ぶか?

1材料の厚さ,硬さに応じてマシンモードを選択してください. 例えば,米国では,我々はSG550フルハード鋼を使用し,厚さは4です.5mm そして,我々はギアボックスタイプを使用する必要があります 重荷タイプ厚さ1.0~2.5mmで 柔らかい鉄鋼で 軽量CZのパーライン機を使えます

2底の幅を考慮して,CZ・パーラインモードを選択します. 底の幅が400mm以上なら,重量型模具を選ぶのが良いでしょう.

3例えば,あなたが自動的に厚さ範囲を調整したい場合,あなたがPLCでサイズを変更したい場合,そして,我々は完全に自動型を選ぶことができます.

4CZ型を選ぶなら 予算を考慮してください予算が限られている間,あなたは簡単にマシンを操作することができます. そして我々は経済的なタイプを検討することができます.チェーンはトランスミッションとして使用し 手動調節

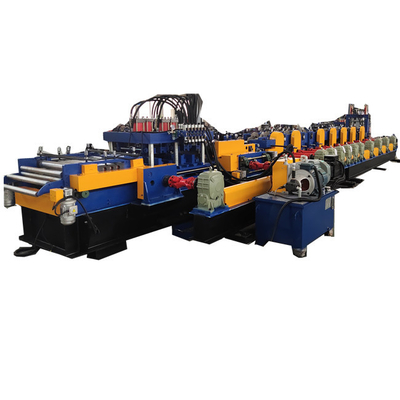

次の部分では,自動タイプを紹介します.

レーベル部分にはサーボモーターもあります 入力コイル幅が変わるとレーベル部分は自動的に調整します

フラットローラー加えて,2対の中立ローラー. ガイドローラーの前側と後ろ側で,つまり,ロールは,左と右を別々に調整できます.手輪は操作側にあり,全体的な横向きの動き機能を持つ必要があります.

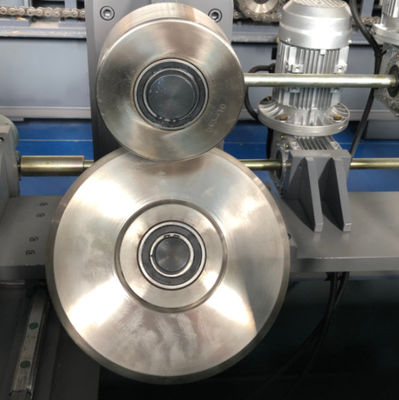

腰の高さと下部幅のサーボ調整,サーボモーターによる厚さ調整 ワームギア中央駆動とワームギア調整ワームギアとベアリングの位置にはオイル注入穴がある手動調整のためのCZ交換.

ローヤリングカバーとナッツ:クローム

形成列: 16列

ローラー材料:Cr12,CNC加工後にHRC58-60に熱処理,精密回転

軸材料: 40Cr

シャフト直径: 70/95mm

トランスミッションモード:ギアボックス

速度: 約20-40m/min

メインモーター: 45 kW * 2 ユニット,シメンス AC 変頻モーター

ギア減速器:Kシリーズ

サイズ調整モーターパワー: 2 * 1.5kw+2.2kw,シメンスサーボモーターV90

異なる厚さのローラークリアランスの調整: 8 * 0.75kw (実際の設計に従って)

整形: 完成品の整形を保証する

液圧切削: トレーキング切削, 45 度回転,廃棄物なし, 1 ペアブレードを持つ 1 つのモデル

切断型材料:Cr12 mov

冷却システム:水冷却潤滑システム,水タンクとポンプ.水槽の入口にフィルタースクリーンが加えられ,水槽に入ってポンプを損傷する水の残骸を防止する

電圧: 460V, 60Hz, 3ph, (顧客の要求に応じて)

1.5から3.5mmの厚さから,我々は,この方法で,PLC制御に従って自動変更することができます.100%正確にする.

超厚さや重量型を扱う場合,自動スタッカーも必要です.

このタイプは,私たちはトランスミッションとしてチェーンを使用することができます,そしてコストはより低くなります.

CZのパーラインのパーツについては参考までに3種類あります.:

1独立パンチで,もっとパンチする

2横にパンチする場合は,パンチする前に

3. 打たれた後,もし打たれたのは底と端の近くなら,我々は打たれた後を使用することができます.

このタイプによって,我々は簡単に切片を変更し,機械の作業速度を向上させることができます.

パンチの後

固有のサイズを作って欲しいとしましょう.

このタイプは中盤タイプで,コストはより低く,使いやすくなる.

詳細については,いつでもご連絡ください.
