商品の詳細:
|
| ローラーステーション: | 18 ローリングを形作る駅 | 電力供給: | 380V |
|---|---|---|---|
| 厚さ: | 1.5～3.0mm | サイズ変更: | オートマティック |
| 仕様: | 10*1.35*1.75m | PLC: | デルタ |
| 色: | 顧客からの要求 | ライン速度: | 周波数インバーターで調整 |
| ローラーステーションの形成: | 20の場所 | パンチング: | オプション |
| 生産能力: | 5〜18m/min | 鎖: | 2 |
| 形成ステーション: | 18ステップ+7ステップ | 輸送パッケージ: | 1*20 GP コンテナ |
| 液圧モーター: | 5.5kw | ||
| ハイライト: | 152.4-355.6mm Cz パーリンロール形作機,液体製のスプリンロール形作機,Co Cz パーリン ロール 形成 機械 |
||

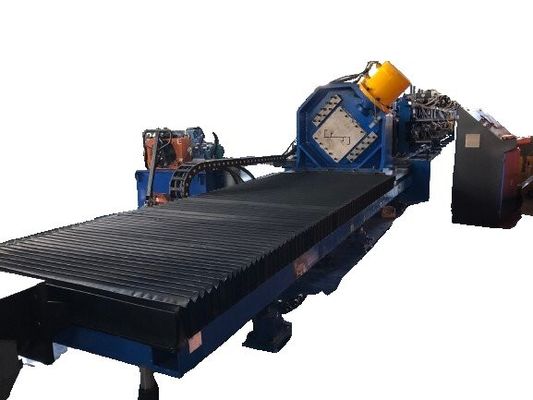

152.4-355.6mm CZパーリン・ロール・フォーミング・マシン
CZパルリンは,同じ横切りの形状の2種類の鋼から構成された新しいタイプの建築鋼であり,しばしばCパルリンの名前やZパルリンの名前で呼ばれます.通常は形状の特徴と産業用用途によって呼ばれます.
切断形:C型スプリンの切断部分はC型で,平行フレンズ2つとフレンズをつなぐ網から成ります.Z型スプリンの切断部分はZ型です.そしてまた,2つのフレンズとウェブがありますしかし フレンズと網の間の接続は Z 形の配置で異なります
152.4-355.6mm CZパーリン・ロール・フォーミング・マシン
完成版の要件
● 材料: 炭酸 鋼, 振付 済み
● 材料 の 厚さ:1.5-3.5mm
● 厚さ調整: サーボモーターはロールを上下自動調整,サイドロールは手動調整.
● 寸法 調整: 幅 と 高さ の 自動 調整,刃 を 切り替える ナイフ.
● C と Z の 調節: 部分 ローラー 180 を 手動 で 回す
機器の主要部品
| 機器の主要部品 | |||
| 違う | 名前 | ユニット | 量 |
| 1. | 16トンの水力式開き式コマシン,トロッキー,ショベルヘッドとレベルリング | セット | 1 |
| 2. | バッファーの穴の検出 | セット | 1 |
| 3. | ホストを形成する | セット | 1 |
| 4. | 液体切断システム | セット | 1 |
| 5. | PLC制御システム | セット | 1 |
| 6. | 14m自動パレティゼーションベルトの梱包 | セット | 1 |
| 7. | アクセサリー | セット | 1 |
原材料と製品の基本パラメータ
| 半加工品 |
ホットロールストラップ,コールドロールストラップ,ガルバンストラップ 張力強度 520MPa 収力強度 320MPa |
| 材料 | Q195,Q235,Q355, |
| 鋼の幅 | 最大 600mm プロフィールに応じて |
| ファイルサイズ | 附属表1を参照.2 |
| 厚い鋼の壁 | 1.5-3.5mm |
| 鋼のコイル内径 | Φ508mm/Φ610mm |
| 鋼のコイル外径 | Φ1200mm Φ2100mm |
| 最大体積量 | 16 円 |
| パイプ範囲 | 6~14m |
| スピード | 最大40m/min |
| 容積の長さ | ±1.5mm |
| Rホーン | R2-2.5mm |
図1.C 切断鋼のサイズ表
| Cプロフィールサイズ ((インチ) | C プロフィールサイズ (mm) |
厚さ (インチ) |
厚さ (mm) |
C プロファイルの長さ (m) |
スピード (m/min) |
| 6×2.0×0です75 | 152.4×50.8×1905 | 0.0598 | 1.51 | 6m | 40 |
| 6×2.0×0です75 | 152.4×50.8×1905 | 0.0747 | 1.9 | 6m | 40 |
| 6×2.0×0です75 | 152.4×50.8×1905 | 0.1046 | 2.66 | 6m | 35 |
| 6×2.0×0です75 | 152.4×50.8×1905 | 0.1345 | 3.5 | 6m | 30 |
| 7×2.75×0です. これは,75 | 177.8×69.85×1905 | 0.0598 | 1.51 | 7m | 35 |
| 7×2.75×0です. これは,75 | 177.8×69.85×1905 | 0.0747 | 1.9 | 7m | 35 |
| 7×2.75×0です. これは,75 | 177.8×69.85×1905 | 0.1345 | 3.5 | 7m | 20 |
| 8×2.75×0です. これは8×2.75×0です75 | 203.2×69.85×1905 | 0.0598 | 1.51 | 8m | 30 |
| 8×2.75×0です. これは8×2.75×0です75 | 203.2×69.85×1905 | 0.0747 | 1.9 | 6m | 30 |
| 8×2.75×0です. これは8×2.75×0です75 | 203.2×69.85×1905 | 0.0747 | 1.9 | 8m | 30 |
| 8×2.75×0です. これは8×2.75×0です75 | 203.2×69.85×1905 | 0.1046 | 2.66 | 8m | 25 |
| 8×2.75×0です. これは8×2.75×0です75 | 203.2×69.85×1905 | 0.1345 | 3.5 | 8m | 20 |
| 9 × 2.75 × 0 でした75 | 228.6×69.85×1905 | 0.0598 | 1.51 | 9m | 25 |
| 9 × 2.75 × 0 でした75 | 228.6×69.85×1905 | 0.1345 | 3.5 | 9m | 20 |
| 10×2.75×0です. これは10×2.75×0です.75 | 254×69.85×19 試した05 | 0.0598 | 1.51 | 10m | 30 |
| 10×2.75×0です. これは10×2.75×0です.75 | 254×69.85×19 試した05 | 0.0747 | 1.9 | 10m | 30 |
| 10×2.75×0です. これは10×2.75×0です.75 | 254×69.85×19 試した05 | 0.1046 | 2.66 | 10m | 25 |
| 12×3.5×1です0 | 304.8×88.9×254 | 0.0747 | 1.9 | 12m | 30 |
| 12×3.5×1です0 | 304.8×88.9×254 | 0.1046 | 2.66 | 12m | 25 |
| 12×3.5×1です0 | 304.8×88.9×254 | 0.1345 | 3.5 | 12m | 20 |
| 14×3.5×1です. これは,0 | 355.6×88.9×254 | 0.0747 | 1.9 | 14m | 30 |
| 14×3.5×1です. これは,0 | 355.6×88.9×254 | 0.1046 | 2.66 | 14m | 25 |
| 14×3.5×1です. これは,0 | 355.6×88.9×254 | 0.1345 | 3.5 | 14m | 20 |
図2.Z 切断鋼の尺寸表
| Zプロフィールサイズ ((インチ) | Zプロフィールサイズ (mm) |
厚さ (インチ) |
厚さ (mm) |
Zプロファイルの長さ (m) |
スピード (m/min) |
| 6×2.0×0です75 | 152.4×50.8×1905 | 0.0598 | 1.51 | 6m | 40 |
| 6×2.0×0です75 | 152.4×50.8×1905 | 0.0747 | 1.9 | 6m | 40 |
| 6×2.0×0です75 | 152.4×50.8×1905 | 0.1046 | 2.66 | 6m | 35 |
| 6×2.0×0です75 | 152.4×50.8×1905 | 0.1345 | 3.5 | 6m | 30 |
| 7×2.75×0です. これは,75 | 177.8×69.85×1905 | 0.0598 | 1.51 | 7m | 35 |
| 7×2.75×0です. これは,75 | 177.8×69.85×1905 | 0.0747 | 1.9 | 7m | 35 |
| 7×2.75×0です. これは,75 | 177.8×69.85×1905 | 0.1046 | 2.66 | 7m | 30 |
| 7×2.75×0です. これは,75 | 177.8×69.85×1905 | 0.1345 | 3.5 | 7m | 25 |
| 8×2.75×0です. これは8×2.75×0です75 | 203.2×69.85×1905 | 0.0598 | 1.51 | 8m | 30 |
| 8×2.75×0です. これは8×2.75×0です75 | 203.2×69.85×1905 | 0.0747 | 1.9 | 8m | 30 |
| 8×2.75×0です. これは8×2.75×0です75 | 203.2×69.85×1905 | 0.1046 | 2.66 | 8m | 25 |
| 8×2.75×0です. これは8×2.75×0です75 | 203.2×69.85×1905 | 0.1345 | 3.5 | 8m | 20 |
| 9 × 2.75 × 0 でした75 | 228.6×69.85×1905 | 0.0598 | 1.51 | 9m | 25 |
| 9 × 2.75 × 0 でした75 | 228.6×69.85×1905 | 0.0747 | 1.9 | 9m | 25 |
| 9 × 2.75 × 0 でした75 | 228.6×69.85×1905 | 0.1046 | 2.66 | 9m | 20 |
| 9 × 2.75 × 0 でした75 | 228.6×69.85×1905 | 0.1345 | 3.5 | 9m | 20 |
| 10×2.75×0です. これは10×2.75×0です.75 | 254×69.85×19 試した05 | 0.0598 | 1.51 | 10m | 30 |
| 10×2.75×0です. これは10×2.75×0です.75 | 254×69.85×19 試した05 | 0.0747 | 1.9 | 10m | 30 |
| 10×2.75×0です. これは10×2.75×0です.75 | 254×69.85×19 試した05 | 0.1046 | 2.66 | 10m | 25 |
| 10×2.75×0です. これは10×2.75×0です.75 | 254×69.85×19 試した05 | 0.1345 | 3.5 | 10m | 20 |
| 12×3.5×1です0 | 304.8×88.9×254 | 0.0747 | 1.9 | 12m | 30 |
| 12×3.5×1です0 | 304.8×88.9×254 | 0.1046 | 2.66 | 12m | 30 |
| 12×3.5×1です0 | 304.8×88.9×254 | 0.1345 | 3.5 | 12m | 25 |
| 14×3.5×1です. これは,0 | 355.6×88.9×254 | 0.0747 | 1.9 | 14m | 30 |
| 14×3.5×1です. これは,0 | 355.6×88.9×254 | 0.1046 | 2.66 | 14m | 25 |
| 14×3.5×1です. これは,0 | 355.6×88.9×254 | 0.1345 | 3.5 | 14m | 25 |
| 1. 16トンの水力開け式コマシン | ||
| 1. | ローヤリング | 16t |
| 2. | コイルの内径をインストール | 508mmまたは610mm |
| 3. | オープンコーダのシャフトは,緊縮されています | 液圧圧縮,狭い範囲 480-530mm,610mm |
| 4. | 最大体積幅 | マックス 600mm |
| 5. | 圧力腕 | ローリングマテリアルがゆるくならないようにする気圧の腕 |
| 6. | 維持する | サポートで |
| 7. | ショベルヘッドと校正 | ショベルヘッドとレベルリングで装備 |
| 2バッファーの穴の検出 | ||
| 1. | バッファーの穴の検出 | 機能: 材料の量を装置全体の走行速度に一致するようにチェックします. |
| 3宿主を形成する | ||
| 1. | 材料の配送と校正 | 飼料材料:飼料ロールとガイドロール |
| フラットロール: 3枚アップと4枚,合計7枚フラットロール.全固体シャフトは熱処理され,ターンです. | ||
| 2. | 形成する | 設備ベース:鋼板の溶接 |
| 装置 主機構造:鋳鉄の記念アーチ,モデル140 | ||
| ローヤーのキャップとナッツ:クローム | ||
| 形成された行: 16行 | ||
| ローラー材料:Cr12,HRC 58-60まで熱処理後のCNC加工,細工回転 | ||
| 軸材料:40Cr | ||
| 軸の直径: 70/95mm | ||
| トランスミッションモード:ギアボックス | ||
| 速度:約20~40m/min | ||
| メインモーター: 45 kw * 2 セット,シメンス AC 周波数変換モーター | ||
| 減速器:Kシリーズ | ||
| サイズ調整モーターパワー: 2*1.5kw+2.2kw,シメンスセルボモーターV90 | ||
| 異なる厚さのローラークリアランス調整: 8*0.75kw (実際の設計に従って) | ||
| 直さ:完成品の質を保証する | ||
| 液体切断:追跡切断,45度の扭曲,廃棄物なし, 1つのモデル, 2つの刃 | ||
| 切断材料:Cr12 mov | ||
| 冷却システム:水冷却潤滑システム,水タンクとポンプと,水タンクにフィルタースクリーンを追加して,水タンクに水残留物が侵入し,ポンプを燃やすのを防ぐ | ||
| 電圧: 460V,60hz,3ph, (顧客の要求に応じて) | ||
| 4液圧圧システム | ||
| 1. | 作業パターン | 液体切断 |
| 2. | パワー | 11kW 空気冷却 |
| 3. | 電磁弁 | ウォード |
| 5PLC制御システム | ||
| 1. | PLCブランド | シメンスブランド |
| 2. | タッチスクリーンブランド | シメンスブランド |
| 3. | 周波数トランスフォーマー | シメンスブランド |
| 4. | カウンター | オムロン |
| 5. | 低電圧装置 | シメンスやシュナイダー |
| 6. | 作業言語 | 中国語と英語 (他の言語のカスタマイズをサポート) |
| 7. | コントロールキャビネット | 電源キャビネット,操作コンソール |
| 8. | 機能 | オーダー量を設定し,長さや長さ,その他の機器を変更することができます. 操作が簡単で,航空プラグは,顧客がインストールするのに便利です.プラスゲートウェイリモート. |
| 6 自動スタッキング | ||
| 1. | 素材の長さ | 一番長いのは14メートル |
| 2. | 量 | 1セット |
| 3. | 方向性 | 縦方向,図に示されているように |
| 4. | 機能 |
1自動補給とパレット化 2. 小さなバッチが完了した後,ナイロンバンドで一度バンドル,そして別の駅に移ります.いくつかの小さなバッチが完了した後,その後,鋼のバンドで大きなバンドルを作ります.2回詰める必要があるタイプCのみ |
| 7 アクセサリー | ||
| 違う 違う | 名前 | 量 |
| 1 | 位置切り替え | 2セット |
| 2 | 液体管 | 1セット |
| 3 | 電気リレー | 2セット |
| 4 | ツールケース | 1セット |
