商品の詳細:
|
| ローラーステーション: | 16 ロールステーション | 製品_ブランド: | CZ |
|---|---|---|---|
| 特徴: | オーダーメイド,CEマーク | メインモーター: | 11kw |
| 油圧切断力: | 5.5 KW | 保証: | 12ヶ月 |
| ローリングシャフト: | 45# 鋼 | PLC ブランド: | シメンス |
| 原材料: | 金属鋼 | シャフト: | 60〜100MM |
| ローラー材料: | GCr15 鉄鋼処理 | コンピュータ PLC: | オムロン |
| フレーム: | 400H stee | レベルリングロール: | 5つのステップ |
| 形成ステーション: | 19 | ||
| ハイライト: | 鋼材のセクション Cz パーリンマシン,127mm Cz パーリンマシン,カスタマイズ可能な Cz パーリン 機械 |
||

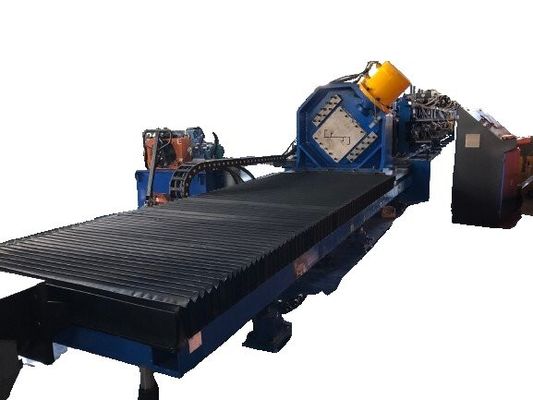

76.2-127mm CZパーリン・ロール・フォーミング・マシン
建設と製造の分野では,CZ鋼が広く使用され,Cangzhou Zhongtuo CZ鋼機械は,その優れた性能と技術で,多くの企業の信頼された選択になりました.
Cangzhou Zhongtuoが製造するCZ鋼機は,冷たい屈曲技術を使用する.複数の精密なロール圧縮によって,鋼条を徐々にCZ鋼の形に加工する.この過程で,すべてのロール圧縮プロセスは厳格に設計され,CZ鋼のサイズと形状の高い制御精度を保証するために校正されています.先進的な形作技術により,鉄鋼の横切りの形が整然とされ,表面の平らさは高くなります明らかに波紋や折りたたみがないため,製品の質と外観を効果的に改善します.鉄板の品質のための高水準の建物と産業プロジェクトの厳格な要件を満たすことができます.
原材料と製品の基本パラメータ
| 半加工品 |
ホットロールストラップ,コールドロールストラップ,ガルバンストラップ 張力強度 520MPa 収力強度 320MPa |
| 材料 | Q195,Q235,Q355, |
| 鋼の幅 | 最大 280mm プロフィールに応じて |
| ファイルサイズ | 添付された表1を参照してください.2 |
| 厚い鋼の壁 | 1.5-3.5mm |
| 鋼のコイル内径 | Φ508mm/Φ610mm |
| 鋼のコイル外径 | Φ1200mm Φ2100mm |
| 最大体積量 | 10t |
| パイプ範囲 | 4~6m |
| スピード | 最大40m/min |
| 容積の長さ | ±1.5mm |
| Rホーン | R2-2.5mm |
図1.C 切断鋼のサイズ表
| Cプロフィールサイズ ((インチ) | C プロフィールサイズ (mm) |
厚さ (インチ) |
厚さ (mm) | C プロファイルの長さ (m) |
スピード (m/min) |
| 3×1.5×0で75 | 76.2×38.1×1905 | 0.0598 | 1.51 | 6m | 40 |
| 3×1.5×0で75 | 76.2×38.1×1905 | 0.0747 | 1.9 | 6m | 40 |
| 4×1.5×0で75 | 101.6×38.1×1905 | 0.0598 | 1.51 | 6m | 35 |
| 4×1.5×0で75 | 101.6×38.1×1905 | 0.0747 | 1.9 | 6m | 35 |
| 4×1.5×0で75 | 101.6×38.1×1905 | 0.1046 | 2.66 | 6m | 30 |
| 4×1.5×0で75 | 101.6×38.1×1905 | 0.1345 | 3.5 | 6m | 25 |
| 4×2.0×0です75 | 101.6×50.8×1905 | 0.0598 | 1.51 | 6m | 35 |
| 4×2.0×0です75 | 101.6×50.8×1905 | 0.0747 | 1.9 | 4m | 35 |
| 4×2.0×0です75 | 101.6×50.8×1905 | 0.0747 | 1.9 | 5m | 35 |
| 4×2.0×0です75 | 101.6×50.8×1905 | 0.0747 | 1.9 | 6m | 35 |
| 4×2.0×0です75 | 101.6×50.8×1905 | 0.1046 | 2.66 | 6m | 30 |
| 4×2.0×0です75 | 101.6×50.8×1905 | 0.1345 | 3.5 | 6m | 25 |
| 5×2.0×0です75 | 127×50.8×1905 | 0.0598 | 1.51 | 6m | 30 |
| 5×2.0×0です75 | 127×50.8×1905 | 0.0747 | 1.9 | 5m | 30 |
| 5×2.0×0です75 | 127×50.8×1905 | 0.0747 | 1.9 | 6m | 30 |
| 5×2.0×0です75 | 127×50.8×1905 | 0.1046 | 2.66 | 6m | 25 |
| 5×2.0×0です75 | 127×50.8×1905 | 0.1345 | 3.5 | 6m | 20 |
図2.Z 切断鋼の尺寸表
| Zプロフィールサイズ ((インチ) | Zプロフィールサイズ (mm) |
厚さ (インチ) |
厚さ (mm) | Zプロファイルの長さ (m) |
スピード (m/min) |
| 4×1.5×0で75 | 101.6×38.1×1905 | 0.0598 | 1.51 | 6m | 35 |
| 4×1.5×0で75 | 101.6×38.1×1905 | 0.0747 | 1.9 | 6m | 35 |
| 4×1.5×0で75 | 101.6×38.1×1905 | 0.1046 | 2.66 | 6m | 30 |
| 4×1.5×0で75 | 101.6×38.1×1905 | 0.1345 | 3.5 | 6m | 25 |
| 4×2.0×0です75 | 101.6×50.8×1905 | 0.0598 | 1.51 | 6m | 35 |
| 4×2.0×0です75 | 101.6×50.8×1905 | 0.0747 | 1.9 | 6m | 35 |
| 4×2.0×0です75 | 101.6×50.8×1905 | 0.1046 | 2.66 | 6m | 30 |
| 4×2.0×0です75 | 101.6×50.8×1905 | 0.1345 | 3.5 | 6m | 25 |
| 5×2.0×0です75 | 127×50.8×1905 | 0.0598 | 1.51 | 6m | 30 |
| 5×2.0×0です75 | 127×50.8×1905 | 0.0747 | 1.9 | 6m | 30 |
| 5×2.0×0です75 | 127×50.8×1905 | 0.1046 | 2.66 | 6m | 25 |
| 5×2.0×0です75 | 127×50.8×1905 | 0.1345 | 3.5 | 6m | 20 |
| 一,10トンの電動動機械 | |||||
| 1. | ローヤリング | 10t | |||
| 2. | コイルの内径をインストール | 508mm | |||
| 3. | オープンコーダのシャフトは,緊縮されています | 液圧圧縮 480~530mm の圧縮範囲 | |||
| 4. | 最大体積幅 | マックス 300mm | |||
| 5. | 圧力腕 | ローリングマテリアルがゆるくならないようにする気圧の腕 | |||
| 6. | 支えてくれ | サポートで | |||
| 7. | ショベルヘッドと校正 | ショベルヘッドとレベルリングを装備し,フードクラッチを追加,クラッチを解放した後 | |||
| 二宿主として | |||||
| 1. | 材料の配送と校正 | 飼料材料:飼料ロールとガイドロール | |||
| フラットロール: 3枚アップと4枚,合計7枚フラットロール.全固体シャフトは熱処理され,ターンです. | |||||
| 2. | 形成する | 設備ベース:鋼板の溶接 | |||
| 装置 主機構造:鋳鉄の記念アーチ,モデル140 | |||||
| ローヤーのキャップとナッツ:クローム | |||||
| 形成された行: 16行 | |||||
| ローラー材料:Cr12,HRC 58-60まで熱処理後のCNC加工,細工回転 | |||||
| 軸材料: 40 Cr | |||||
| 軸直径: 70 / 95mm | |||||
| トランスミッションモード:ギアボックス | |||||
| 速度: 約20-40m / min | |||||
| メインモーター: 30kw * 2セット,シメンスAC周波数変換モーター | |||||
| 減速器:Kシリーズ | |||||
| サイズ調整モーターパワー: 2*1.5kw+2.2kw,シメンスセルボモーターV90 | |||||
| 異なる厚さのローラークリアランス調整: 8*0.75kw (実際の設計に従って) | |||||
| 直さ:完成品の質を保証する | |||||
| 液体切断:追跡切断,45度の扭曲,廃棄物なし, 1つのモデル, 2つの刃 | |||||
| 切断型材料:Cr12 mov | |||||
| 冷却システム:水冷却潤滑システム,水タンクとポンプと,水タンクにフィルタースクリーンを追加して,水タンクに水残留物が侵入し,ポンプを燃やすのを防ぐ | |||||
| 電圧: 460V, 60Hz, 3ph, (顧客の要求に応じて) | |||||
|
|
|||||
| 三液圧システム | |||||
| 1. | 作業パターン | 液体切断 | |||
| 2. | パワー | 11kW 空気冷却 | |||
| 3. | 電磁弁 | ウォード | |||
|
|||||
| 四PLC制御システム | |||||
| 1. | PLCブランド | シメンスブランド | |||
| 2. | タッチスクリーンブランド | シメンスブランド | |||
| 3. | 周波数トランスフォーマー | シメンスブランド | |||
| 4. | カウンター | オムロン | |||
| 5. | 低電圧装置 | シメンスやシュナイダー | |||
| 6. | 作業言語 | 中国語と英語 (他の言語のカスタマイズをサポート) | |||
| 7. | コントロールキャビネット | 電源キャビネット,操作コンソール | |||
| 8. | 機能 | オーダー量を設定し,長さや長さ,その他の機器を変更することができます. 操作が簡単で,航空プラグは,顧客がインストールするのに便利です.プラスゲートウェイリモート. | |||
|
|||||
| 五自動スタッキング | |||||
| 1. | 素材の長さ | 一番長いのは6メートル | |||
| 2. | 量 | 1セット | |||
| 3. | 方向性 | 図のように長さ | |||
| 4. | 機能 |
1自動補給とパレット化 2. 小さなバッチが完了した後,ナイロンバンドで一度バンドル,そして別の駅に移ります.いくつかの小さなバッチが完了した後,その後,鋼のバンドで大きなバンドルを作ります.2回詰める必要があるタイプCのみ |
|||
|
|||||
| 六アクセサリー | |||||
| 違う | 名前 | 量 | |||
| 1 | 超行制限スイッチ | 2セット | |||
| 2 | 液体管 | 1セット | |||
| 3 | 電気リレー | 2セット | |||
| 4 | ツールキャビネット | 1セット | |||
