1.5-2.5mmの厚さ範囲のケーブルトレイ材料のためのユニストラットロール形成機械

Unistrut ロール 形作機

ケーブルトレイ材料のほとんどは,前電熱鋼,熱巻き,冷巻き鋼,ステンレス鋼である.材料の厚さ範囲は1.5mm-2.5mmである.最も人気のあるストラットチャネルプロファイルのサイズは41*21である.,41*41,41*62,41*82です.

我々は,Cチャネル,ユニストラット,太陽光パネルスタンドを作るプロメーカーです. 地震安定化スタンドロール形成マシン. この種の機械は,さまざまなサイズを作ることができます.Cチャネルのフレンジは,顧客の要求に基づいて手動または自動モードで調整することができます.. 切断モードは,あなたの要求に応じて,下下切断や液圧切断することができます. この種のラインは,また,パンチングシステムを持っています.ある顧客はパンチングプレスを使います製造能力を向上させるために別のパンシングマシンを使用します. パーシングの仕上がりには,操作し,マシンを実行するには非常に簡単です.

図面のプロフィールと完成品です

プロフィール

レイアウト

オートマティックフィッダー3T → レベル → パンチ → ロール形作機 → 再形作機 → 切断 → 出力

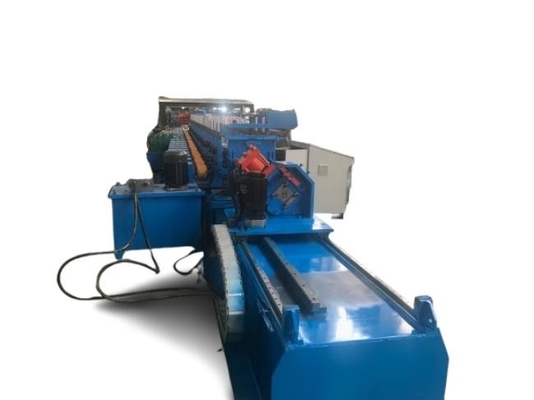

Unistrut ロール 形作機

主なデータ
1材料の供給幅範囲:/
2ストライプ鋼の厚さ範囲:1.5--2.5mm
3ストライプ鋼の質感:熱で巻きられた炭素鋼/冷で巻きられた炭素鋼
4作業速度:15〜20m/min
5作業部品の最小長さ:2000mm
6ストレートの許容量: 1~1.5 mm /1500 mm
7工品の角容量 ≤±1.5/1000mm
8作業部品の固定長さ:10m±1.5mm
9ローラーステップ: 28ステップ

主要部品の技術仕様

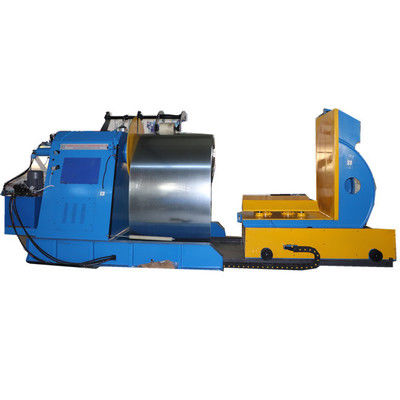

1. 3T 自動水力フィッダー
A.鋼コイル内径:φ508mm
B.ハルモメガスの内径の範囲: ф480-520 mm
C. 鉄コイル最大直径:φ1000mm; 負荷容量:≤3T
D. 拡張方法:3T 水力自動

レベルアップマシン
A. 作業ローラー:7ローラー平準化機械
B. 構造の特徴:平準化ロールの硬さと表面の荒さ,硬化や硬化およびクロム仕上げの後,機械的性質は改善されます.ピンチロールとレベルリングロールを含む,ピンチロールは,別々に調整することができます,レベルアップロールは,巨大な構造を採用,特定の斜角を形成するために,前と後ろに2つの調整点を確立,レベルアップの質を向上させることができますレベルリングマシンのフィードサイドにガイドフラットロールのペアとガイド垂直ロールの2ペアがあります.ガイド垂直ロールは中心移動することができます.
機能: パンシングは図のすべてのパンシングホールサイズを満たすことができます.
パンシング・マート・マテリアル:パンシング・マート・マテリアルはSKH51またはDC53で,鍛造と精密磨削HRC58-62によって
主なデータ:
パンシング速度:80s/ストローク時間
材料の厚さ: ¥2.5mm
容量: 80T

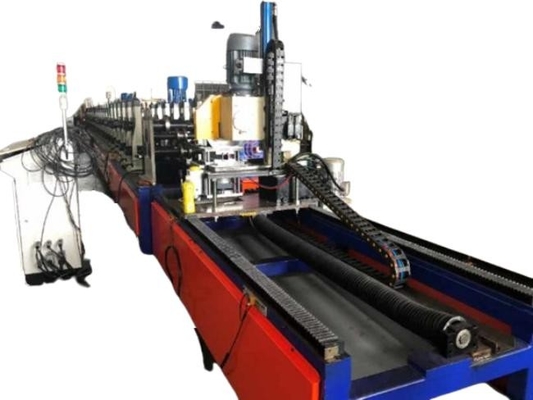

ロール形作機
主なデータ
1. モーターの電源:22KWx2
2ローラーQTY:28グループ ((1つのギアフレッシングを含む)
3作業速度:15~20m/min
4ロールの材料:CR12MoV HRC58-62
5駆動タイプ:ギアボックス駆動付きの柱構造
6主軸の直径:¢90mm
7軸材:熱精製処理を受けた40Cr.
8メイン・ロール・フォーミング・マシンのサイズ: 18500*1600*1500mm
9. プロフィール変更: 手動で

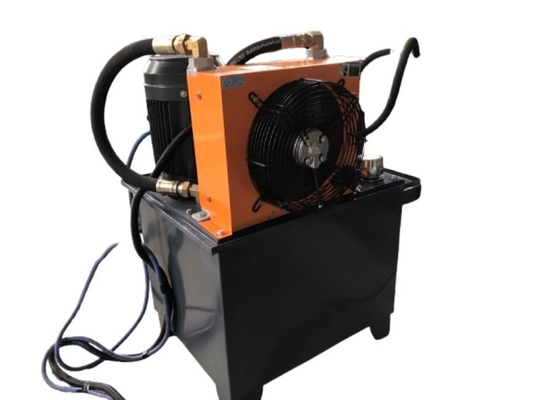

水力制御システム
7インチタッチスクリーン シエメンズPLC ヤスカワ周波数コンバーター シュナイダー低電圧装置
a. このライン全体が PLC コントロール,液晶タッチスクリーン,人間・コンピュータインターフェースを使用して,PLC と人間の間の相互作用を実現します.オートマチック操作の設定手順を介してオペレーターと操作者が制御のプロセスを監視し,全体のラインを制御し,制御パラメータを変更することを認識する作業台の長さはデジタルで設定され,作業台の長さは調整できます.
操作モードは手動/自動を含む. 機械は手動と自動スイッチ機能を持っています. 機械は手動状態内で単独で動作し,維持が簡単です.オートマティック状態内では,すべてのラインを実行する機体と操作者の安全を保証できる緊急事態に対応するための抽出ボタンが整っています
